Sonobot
Sonobot
Maße:
  • Länge: 1,10 m
  • Breite: 0,75 m - 1,5 m
  • Höhe: 0,5 m
Gewicht:
  • ca. 30 kg
Ausstattung:
  • hochgenaues DGPS zur Lagebestimmung
  • Ultrabreitband-Echosounder für Tiefenlotungen
  • Sidescan-Sonar für Bilder des Gewässergrundes (optional)
  • Autopilot „AutoNaut“
Einsatzgebiet:
  • Vermessung von Binnengewässern

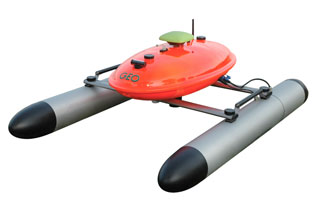

Seitenansicht
Beschreibung
Sonobot ist ein autonom agierendes Messboot zur exakten georeferenzierten Vermessung von Binnengewässern.

Es enthält ein DGPS vom Typ JAVAD G3T mit GPS, Glonass und ASCOS-Zugang für eine hochgenaue Lage­bestimmung im Subzentimeterbereich.

Die Tiefenmessungen erfolgen mit einem Ultrabreitband-Echosounder basierend auf S2C (sweep spread carrier) Technologie.

Das integrierte Sidescan-Sonar vom Typ Deepvision 670 kHz liefert zusätzlich Bilder des Gewässergrundes.

Der Autopilot „AutoNaut“ hält selbständig den vorgegebenen Kurs und verhindert das Abdriften (z.B. bei Wind oder Strömung).

Die Messdaten werden im bordeigenen Rechner gespeichert und zusätzlich per WLAN zur Basisstation am Ufer gesendet.

Den Sonobot (SONAR-ROBOT) haben wir mit der EvoLogics GmbH aus Berlin (www.evologics.de) gemeinsam entwickelt und seit 2010 erfolgreich im Einsatz.
mit ausgefahrenen Schwimmern
Einsatzgebiet

Gewässervermessung

  • Gewässerkartierung (Lage- und Höhenpläne, DGM, Profilschnitte usw.)
  • Gewässergrundaufnahmen mit georeferenzierten Sonarfotos
    (z.B. zur Kontrolle auf Rutschungen,
    als Ergänzung zur Tiefenlotung, zum Erkennen von Auskolkungen und Sedimentationen, usw.)
  • Langzeitbeoabachtung durch wiederholtes Abfahren der Messpunkte
Wasserbau, Brückenbau und wassergefüllte Baugruben
  • Profilaufnahme
  • Beweissicherung und Kontrollmessungen
  • Mengenermittlungen nach REB
Sonstiges
  • Suchen von Objekten wie Fundmunition, Wracks, archäologischen Artefakten
  • Vermessung von schwer zugänglichen Gewässern oder für Personen gesperrten Gewässern
  • Einsatz in der Wasserrettung
